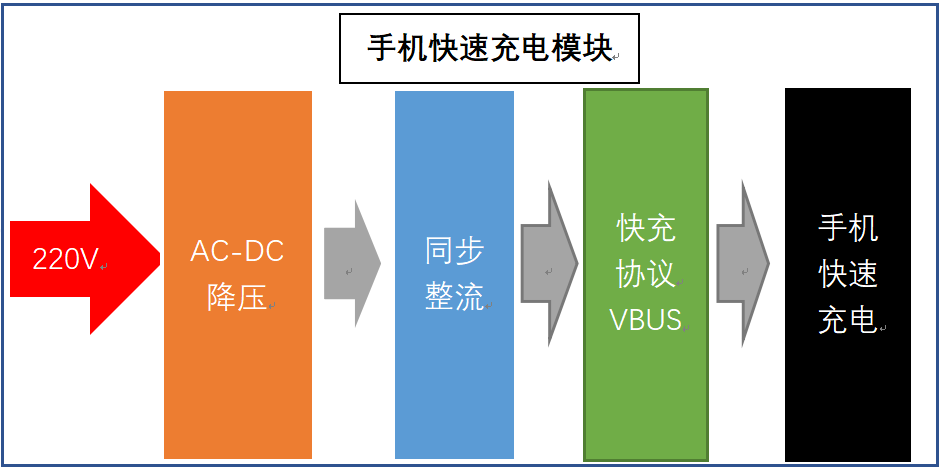

PD快充（Fast Charging ）
AC-DC主推型號
AC-DC部分，目前市場主流30W以內已經可以實現全集成方案，只有45W以上才考慮外推MOS應用，而由于成本問題，
所有在一些低端方案上還是應用傳統的平面型MOS，高功率會選擇COOL MOS
型號參數 | 應用等級 | 狀態 |
AP12N65F 12A 680V 650mΩ TO220F-3L | 45W充電器 | 量產 |
AP18N65F 18A 680V 380mΩ TO220F-3L | 65W充電器 | 量產 |
APJ13N65NF 13A 650V 380mΩ PDFN5*6-8L | 65W充電器 | 量產 |
APJ20N65MF 17A 650V 125mΩ PDFN8*8-4L | 65W充電器 | 設計 |
APS17N65QNF 17A 650V 125mΩ PDFN5*6-8L | 120W充電器 | 設計 |
注：全電壓為5/9/12/15/20V同步整流MOS電壓為輸出電壓*5，出口印度/巴西等地方電壓余量要107V-120V
型號參數 | 應用等級 | 適用輸出電壓 | 狀態 |
APG20N06S 20A 60V 7.2mΩ SOP-8L | 25W-45W | 5V 9V 12V | 量產 |
AP65N06NF 65A 60V 7.2mΩ PDFN5*6-8L | 45W-60W | 5V 9V 12V | 量產 |
APG130N06NF 130A 60V 2.5mΩ PDFN5*6-8L | 60W | 5V 9V 12V | 量產 |
AP90N08NF 90A 85V 4.5mΩ PDFN5*6-8L | 65W | 5V 9V 12V | 量產 |
AP120N08P 120A 85V 4.5mΩ TO220-3L | 65W | 5V 9V 12V | 量產 |
AP120N08NF 120A 85V 3.0mΩ PDFN5*6-8L | 90W | 5V 9V 12V | 量產 |
APG60N10P 60A 100V 9.5mΩ TO220-3L | 45W | 全電壓 | 量產 |
APG60N10NF 60A 100V 9.0mΩ PDFN5*6-8L | 45W-60W | 全電壓 | 量產 |
APG80N10NF 80A 100V 6.5mΩ PDFN5*6-8L | 65W | 全電壓 | 量產 |
APG110N10NF 110A 100V 4.2mΩ PDFN5*6-8L | 90W | 全電壓 | 量產 |
APG120N10NF 120A 100V 3.6mΩ PDFN5*6-8L | 90W | 全電壓 | 量產 |
AP120N12P 120A 120V 6.5mΩ PDFN5*6-8L | 65W | 全電壓 | 量產 |
APG120N12NF 120A 120V 6.5mΩ PDFN5*6-8L | 65W | 全電壓 | 量產 |
APG120N15NF 120A 150V 9.0mΩ PDFN5*6-8L | 65W | 全電壓 | 量產 |
VBUS開關MOS主推
型號參數 | 適配方案 |
AP2320MI 8A 20V 9mΩ SOT23-3L | 天鈺、立琦 賽普拉斯 智融、IWT NXP，ROHM |
AP60N03DF 60A 30V 6.0mΩ PDFN3*3-8L | |
AP65N03DF 60A 30V 4.0mΩ PDFN3*3-8L | |
AP65N04DF 65A 40V 8.0mΩ PDFN3*3-8L | |
AP2307MI -7A -20V 16mΩ SOT23-3L | 富滿、惠能泰 偉銓、英集芯、精拓、速芯微 昂寶、優微 |
AP40P03DF -40A -30V 11mΩ PDFN3*3-8L | |
AP50P03DF -50A -30V 8.8mΩ PDFN3*3-8L |
VBUS開關MOS作為控制開關MOS，主要取決輸出電壓，要求內阻要低、體積小
